Dies ist der 2. Teil der Blogartikelserie “Steuerung von Celestron Teleskopen mit iPad / iPhone und SkyQ Link”:
- Teil 1:
- Warum Steuerung mit Mobilgeräten anstatt mit Handsteuerung des Teleskops?
- Das SkyQ Softwaredesaster unter iOS (7)
- (Unvollständiger) Überblick über WiFi – seriell Adapter für Teleskope
- Kurze Vorstellung von SkyQ Wifi incl. Betriebsmodi
- Teil 2 (dieser Artikel)
- Anschluss SkyQ WiFi Adapter am Teleskop
- Die WLAN Anbindung des iPads an das Ad Hoc Netzwerk des SkyQ WiFi Adapters (Direct Access Modus)
- Alignment des Teleskops mit dem iPad und der App Cosmos Celestron Navigator.
- Ausblick: Steuerung mit weiterer App SkySafari Pro
- Teil 3:
- SkyPortal App vom Celestron, am 22.05.14 für iOS veröffentlich
- Konfiguration des SkyQ Link Adapters mit SkyPortal für die Betriebsmodi “Direct Access” & “Access Point”
- Alignment des Teleskops mit SkyPortal
- Teil 4:
- Allgemeine Eindrücke mit SkyPortal und dem SkyQ WiFi Adapter
- Funktionen der Teleskopsteuerung
- Unterschiede in der Qualität des Alignments mit Handcontroller und mit der App?
- Welche Funktionen fehlen in SkyPortal ggü. SkySafari (Pro)?
- Ausblick
Die folgenden Beschreibungen beziehen sich auf den Einsatz der App Cosmos Celestron Navigator. Wie im Teil 1 dieser Blogserie beschrieben ist schon seit Monaten die Original-App SkyQ unter zumindest iOS7 nicht mehr lauffähig. Dort scheint sich auch keine Lösung des Softwareproblems abzuzeichnen, und das obwohl diese App immer noch offiziell für den Betrieb des SkyQ WiFi Adapters beworben wird.
Mit Cosmos Celestron Navigator funktioniert die Steuerung des Teleskops über den SkyQ Wifi Adapter, obwohl die App nur für das Cosmos 90GT WiFi Telescope beworben wird. Dieses wird mit integriertem WLAN verkauft.
Während der Erstellung dieses Blogartikels erreichte mit der Hinweis eines engagierten Hobbyastronomen und Leidensgenossen bzgl. des Softwaredesasters mit der SkyQ App. Ab der Version 4.0.5 bietet die App SkySafari Pro die Teleskopsteuerung auch über das SkyQ WiFi Modul an. Ich hatte nach dem letzten Update der App nicht mitbekommen, dass die Einstellungen zur Teleskopsteuerung ergänzt wurden. Daher schwieg sich der Teil 1 meiner Blogserie zur Teleskopsteuerung dazu aus. Vielen Dank an den aufmerksamen Hobbyastronom 🙂
Ich werde die Steuerung über SkySafari in diesem Teil nur kurz anreißen, da ich sie selbst noch nicht ausführlich getestet habe. Ein erster Versuch klappte nicht. Dies wird höchstwahrscheinlich an einer falschen Reihenfolge der Teleskop- und App-Initialisierung gelegen haben. Daher werde ich über SkySafari Pro und SkyQ WiFi in einem späteren Blogartikel berichten.
Anschluss des SkyQ WiFi Adapters am Teleskop

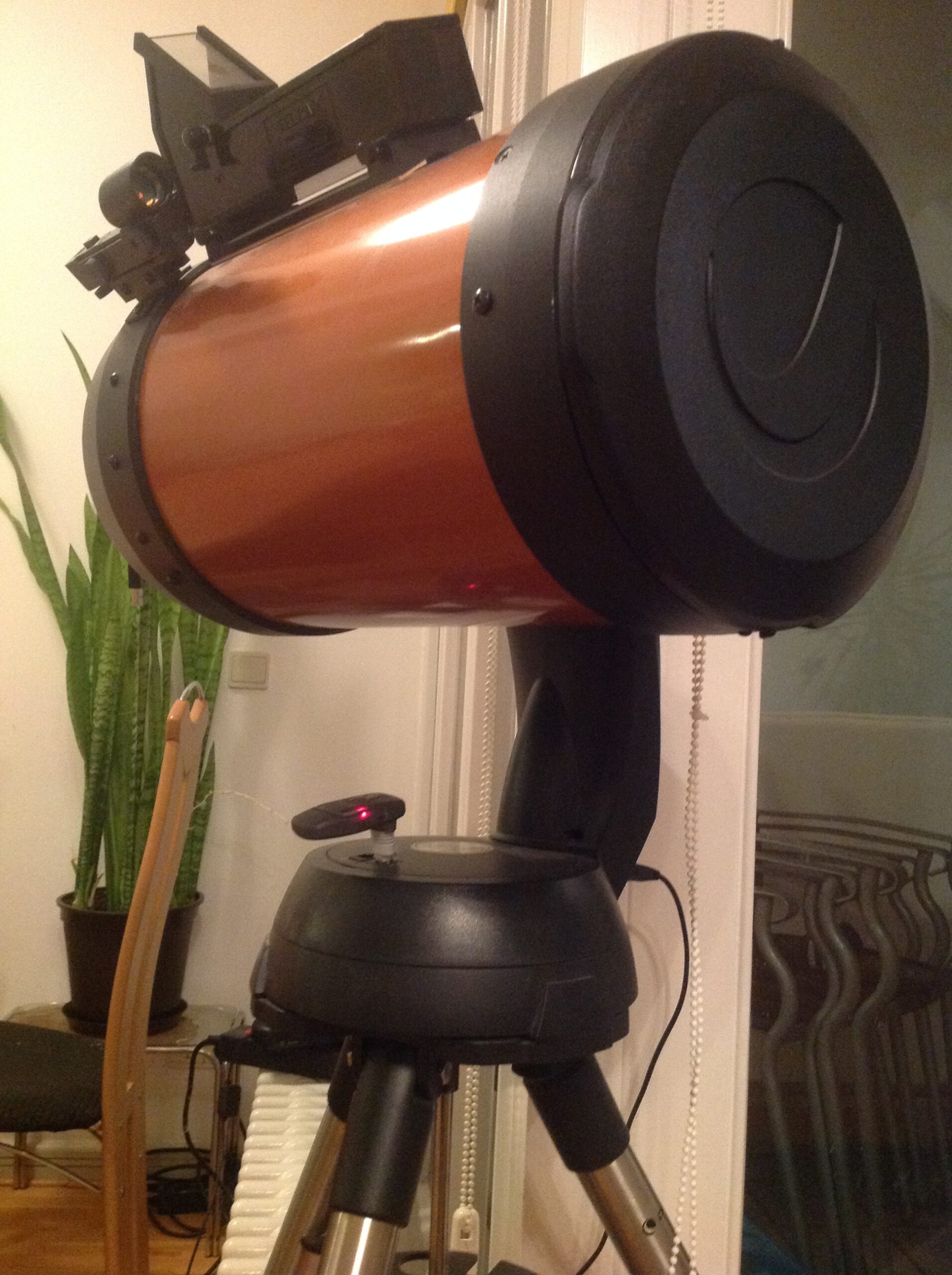

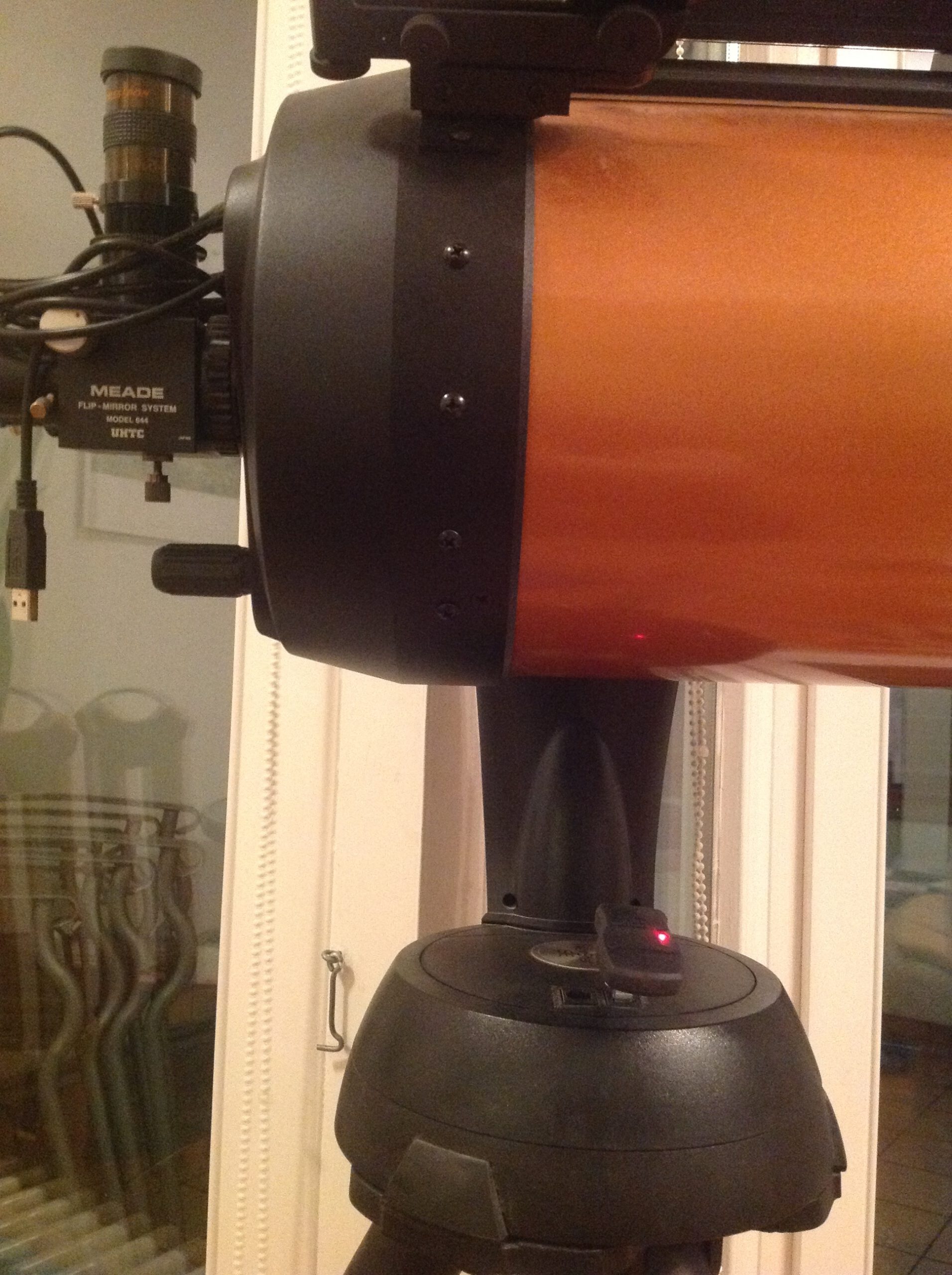

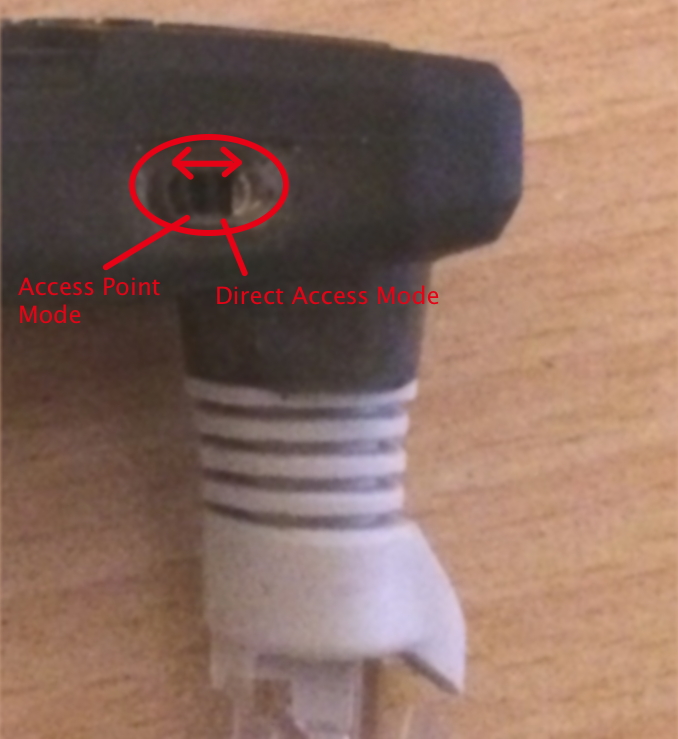

Der SkyQ Wifi Adapter wird an den AUX Port des Teleskops angeschlossen und auch darüber mit Strom versorgt. Ein separater Stromanschluss für ihn ist daher nicht notwendig. Bevor das Teleskop angeschaltet wird. muss noch der Betriebsmodus Ad hoceingeschaltet werden. Zur Erinnerung, der Adapter kann in zwei WLAN Modi betrieben werden:
- Ad hoc Modus bzw. Direct Access Mode: hier erzeugt der SkyQ WiFi Adapter sein eigenes WLAN mit der SSID (Netzwerkname) “SkyQLink-xx”. “xx” steht für eine individuelle Nummer des jeweiligen Adapters.
- Infrastrukturmodus bzw. Access Point Mode: hier erzeugt der SkyQ Link Adapter kein eigenes WLAN Netzwerk, sondern verbindet sich mit einem schon vorhandenen WLAN Netzwerk.
Die Cosmos Celestron Navigator App kann nur im Direct Access Mode betrieben werden.
Nach Festlegung der Betriebsart kann das Teleskop eingeschaltet werden.
Die WLAN Anbindung
Mit dem Einschalten des Teleskops schaltet sich auch der SkyQ Wifi Adapter ein. Dies kann man an den seitlichen drei Leuchten am Gerät erkennen. Solange keine WLAN-Verbindung mit einem Mobilgerät aufgebaut ist, blinken alle Anzeigen. Sobald aber die App Cosmos Celestron Navigator mit dem SkyQ Wifi Adapter verbunden ist, erlischt die Transmit Anzeige. Sie wird dann nur noch während der Datenübertragung blinken.
Das iPad / iPhone muss jetzt nur noch mit dem Netzwerk des Adapters verbunden werden. Dies geschieht wie gewohnt über Einstellungen -> WLAN. Mein Adapter erzeugt ein Netzwerk mit dem Namen “SkyQLink-5b”:
Jetzt sind der Adapter und das Teleskop bereit für das Alignment.
Alignment des Teleskops mit dem iPad und der App Cosmos Celestron Navigator
Wenn die App Cosmos Celestron Navigator verwendet wird, muss das Alignment / die Ausrichtung und Synchronisation ausschließlich über diese App erfolgen. Das Alignment über die Handsteuerung wird ignoriert. Die App verwendet das 3-Sterne Alignment.
Zuerst muss die App mit dem Teleskop verbunden werden. Dazu ist aus der Symbolleiste das Teleskop Symbol und dann die Option “Connect an Align” aufzurufen.
Die Verbindung wird aufgebaut und dann beginnt der Alignment Prozess, wie man ihn auch von der Handsteuerung her kennt. D.h. zuerst muss man einen Stern / Planeten usw. anfahren (mit dem iPad) und im Sucher des Teleskops zentrieren. Dies wird mit “Enter” auf dem iPad bestätigt. Danach erfolgt die Feinjustierung des Objekts im Okular. Für diesen Schritt ist die Bewegungsrate der Teleskopsteuerung wie bei der Handsteuerung auch in der App auf niedrig eingestellt. Die Zentrierung wird hier dann mit Align auf dem iPad bestätigt
Die Ausrichtung (Grob im Sucher, Alignment im Okular) erfolgt anschließend für zwei weitere Objekte. Danach bestätigt die App (hoffentlich) die Gesamtausrichtung des Teleskops. Ein ggü. der Handsteuerung erwähnenswertes Detail ist, dass die erkannten Objekte benannt werden.
Weitere Einstellungen zum Datum / zur Uhrzeit und zum Aufenthaltsort nimmt der Anwender im Alignmentprozess nicht vor. Der Aufenthaltsort ist in den Settings der App schon im Vorfeld einzustellen.
Folgende Teleskopeinstellungen können noch in der App Cosmos Celestron Navigator vorgenommen werden:
Ausblick: Steuerung mit weiterer App SkySafari Pro
Plötzlich und unerwartet (zumindest für mich) bietet die App SkySafari Pro mit ihrer aktuellen Version 4.0.5 die Teleskopsteuerung via SkyQ Link Wifi Module an. Bisher war mit dieser App nur die Steuerung über das SkyFi Modul des Softwareherstellers möglich:
Ich werde genauer darauf in einem späteren Blogartikel eingehen. Der Alignment Prozess muss wohl mit der Handsteuerung des Teleskops vorgenommen werden. Hier darf die App noch nicht mit dem Teleskop verbunden sein. Erst wenn die Teleskopausrichtung mit der Handsteuerung beendet und bestätigt ist, erfolgt die Verbindung mit der App. Wenn nötig kann dann weiteres Alignment innerhalb der App anhand eines Objekts vorgenommen werden.
Wie die Synchronisation zwischen Teleskop und iPad bzgl. Standortkoordinaten und Zeit aussieht, wäre auch noch zu klären. Immerhin muss beides beim Alignment via Handsteuerung eingegeben werden, während die App diese Informationen separat ja auch in seinen Einstellungen pflegt.
